Смесительный узел LADOMAT 21 для твердотопливных котлов.

Термосмесительный узел LADOMAT является одним из важнейших устройств для обвязки твердотопливного котла и теплоакуммулятора. Ladomat (Ладомат) способствует поддержанию постоянной температуре в теплообменнике твердотопливного котла при нагреве теплоакуммулирующей ёмкости, тем самым сокращает выделение конденсата на стенках топочной камеры твердотопливного котла, и соответственно увеличивает срок эксплуатации котла. Ведь конденсат при соединении с серой, которая выделяется при горении образовывает кислотную среду, которая постепенно уничтожает стенки теплообменника твердотопливного котла.

Установка котла с аккумулирующими ёмкостями имеет следующие преимущества:

  • более низкое потребление топлива (на 20 - 30%).Котёл работает на полную мощность вплоть до догорания топлива при оптимальном КПД 81 - 89%
  • продолжительный срок службы котла и дымовой трубы – минимальное образование дёгтя и кислот
  • возможность комбинирования с другими видами отопления – аккумулируемая электроэнергия, солнечные коллекторы
  • комбинация отопительных элементов (радиаторов) с отоплением полов
  • комфортная топка котла и идеальное сгорание топлива
  • экологически чистое отопление
  • гарантия на корпус котла 3 года.

Соединение с теплоаккумулятором.









Смесительный узел LADOMAT (Ладомат) рекомендуется в качестве главного соединения в подключении теплоаккумулятора к твердротопливному котлу.

В случае если нет возможности подключить котел с рекомендуемым объемом аккумуляционных емкостей, подключите котел хотя бы с одной выравнивающей емкостью объемом 500 – 1000 л. Установка отопительной системы должна быть выполнена квалифицированной монтажной организацией. Если Вы решите установить больший объем акуммулирующего бака, чем расчитан для твердотопливного котла определённой мощности, в таком случае котёл может нге справиться с объёмом теплоаккумулятора, и он не будет заряжен (нагрет) за нужное  время.

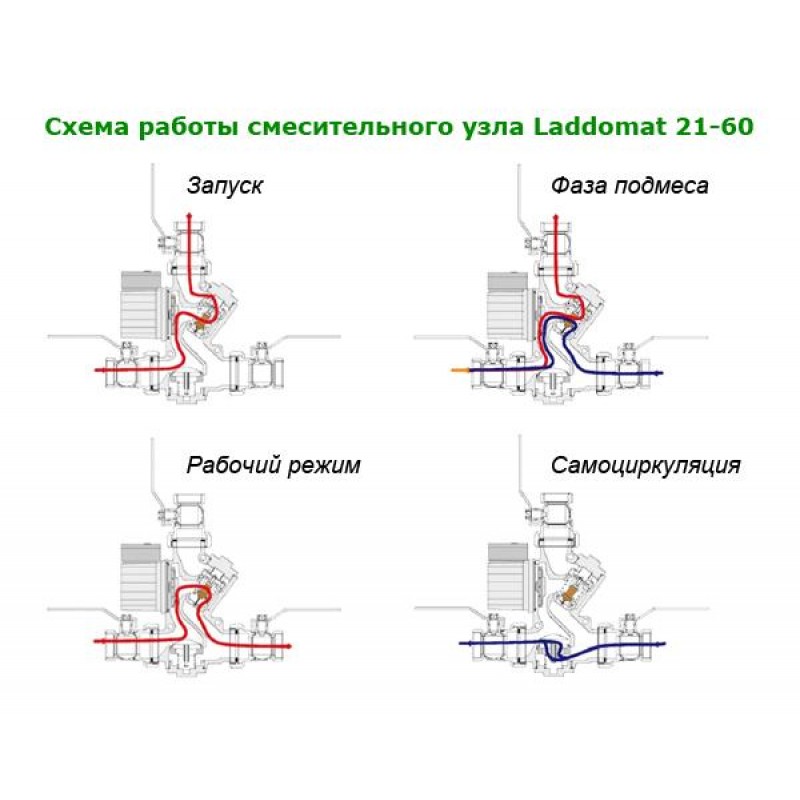

Арматура «Laddomat 21» своей конструкцией заменяет функциональный узел из отдельных деталей.

Он состоит из литого корпуса, терморегулирующего вентиля, насоса, обратного клапана, шариковых вентилей и термометров.

При температуре воды в котле 78°С терморегулирующий вентиль откроет привод из бака. Включение с арматурой «Laddomat 21» является более простым, а потому рекомендуется для использования.

Терморегулирующий вентиль типа «TV 60°С» используется в котлах, работающих на твёрдом топливе.



При температуре воды в котле + 60°С откроется терморегулирующий вентиль, и в котловой контур (3-1) поступит жидкость из контура отапливаемого объекта (2). Приводы 1 и 3 постоянно открыты.

Таким образом обеспечена минимальная температура возвратной воды в котле. В случае необходимости можно использовать терморегулирующий вентиль, наставленный на более высокую температуру (например, 72°С).
